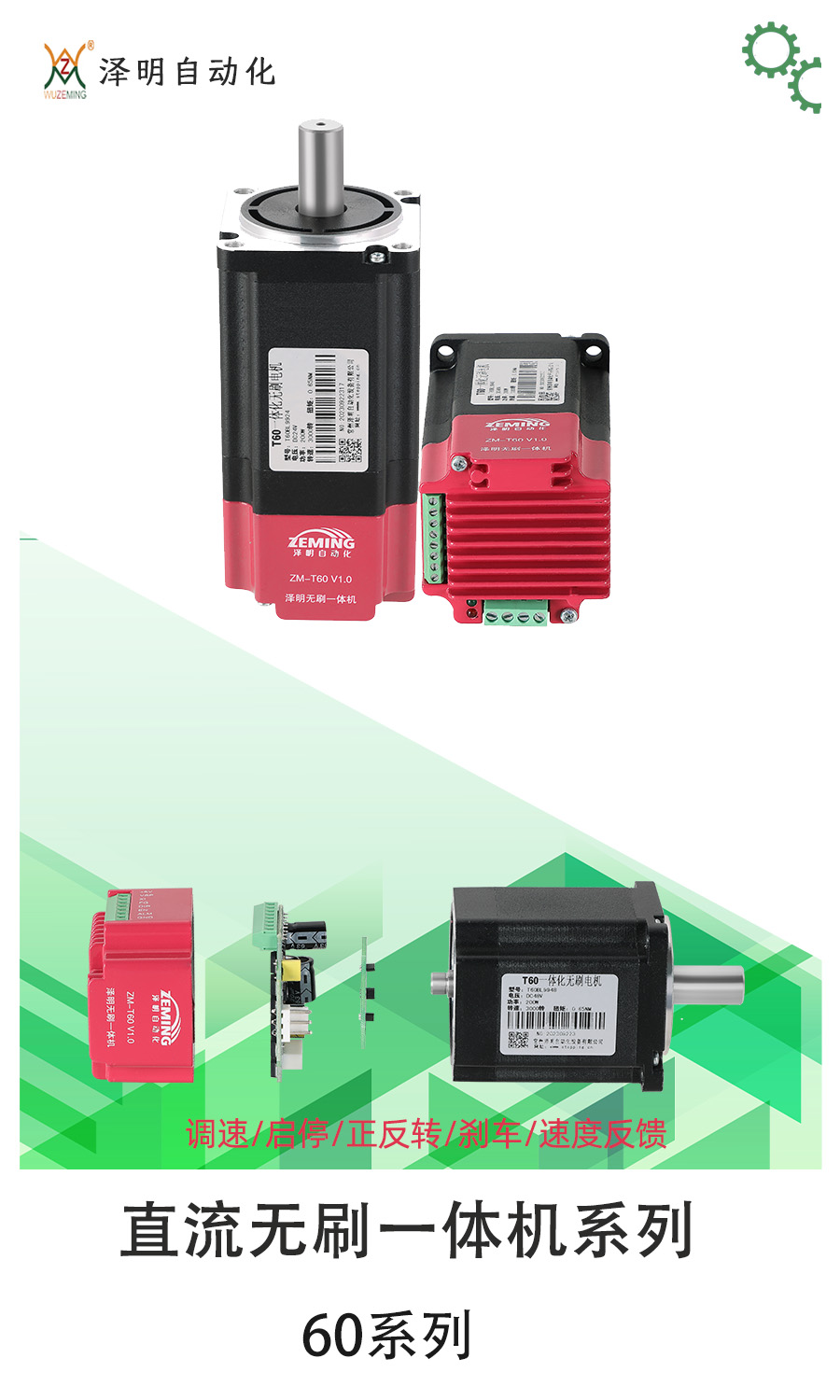

60型直流无刷一体机

简短描述:

◆集成式设计,电机和驱动一体化

◆体积小巧,更省安装空间

简化接口设计,减少了接线的人工,提高了安装效率

◆高效率,运行稳定,安全可靠

◆高力矩高转速输出,最高转速可达10000RPM(根据用户电机而定)

◆有EN(使能)、DIR(方向)、X1(刹车)信号控制端;

◆可输出测速脉冲FG供用户检测(光电隔离,门极输出);

◆具有过流、过压、欠压、堵转保护功能



港澳资料免费大全 港澳资料免费大全

产品详情

下载

产品关键词

型号参数:

型号(Motor Model

T60BL7848

T60BL9924

T60BL9948

T60BL12048

极数(Number of Phases


8

8

8

8

电压( voltage)

VDC

48

24

48

48

额定转速(Rated speed)

rpm

3000

3000

3000

3000

额定转矩(Rated torque)

N.m

0.32

0.65

0.65

0.95

额定电流(Rated current)

Amps.

3

11

6

8.8

额定功率(Rated power)

Watt.

100

200

200

300

峰值转距(Max torque

N.m

0.96

1.95

1.95

2.85

转矩常数(Torque constant)

N.m/Amps.

0.114

0.06

0.122

0.126

反电势常数(Back EMF)

V/Krpm

4.6

4.46

4.5

9.3

转子惯量(Rotor inertia)

Kg.mm2

24

48

48

72

机身长L

mm

88

109

109

130

重量(Weight)

Kg

0.87

1.25

1.25

1.64

接线说明:

电源端口

控制信号端

GND

V+

+5V

VSP

X1

FG

DIR

EN

ALM

GND

电源-

电源+

控制信号+

调速

刹车

速度反馈

方向

使能

报警

控制信号-
