两相开环步进驱动器 R-S系列

ZM-BL1210F

简短描述:

◆供电电源: DC10V~15V直流供电,容量根据电机功率选择

◆输入最大电流: 峰值10.0A

◆输入最大功率: 最大150W

◆适配电机:适配输出功率≤100W的电机

◆自动识别霍尔状态

◆高力矩、高转速输出,最高转速达10000rpm/min(根据电机转速而定);

◆具有脉冲速度输出,可以随时观察电机转速;

◆调速方式:0-5V模拟量及10 Hz -300Hz PWM调速,方便用户使用;

◆启停使能控制信号、方向信号输入;

◆过流、过压、欠压、堵转保护等功能。





港澳资料免费大全 港澳资料免费大全

产品详情

下载

产品关键词

电气性能(环境温度Tj=25℃时)

供电电源

DC10V15V直流供电,容量根据电机功率选择

输出电流

峰值10.0A

额定功率

最大150W

适配电机

适配输出功率100W的电机

绝缘电阻

在常温下﹥500MΩ

绝缘强度

在常温常压下0.5KV1分钟

 使用环境参数:



自然风冷(推荐使用强制风冷)

使用环境



尽量避免粉尘,油雾及腐蚀性气体



0+50

湿

80%RH,无凝露,无结霜



5.9m/s2  Max

-20+65

96×61.5×27.5mm



0.15Kg

【提示注意】由于储运环境温度的剧烈变化,容易产生凝露或结霜,此时应把驱动器放置12小时以上,待驱动器温度与环境温度一致后方可通电运行。

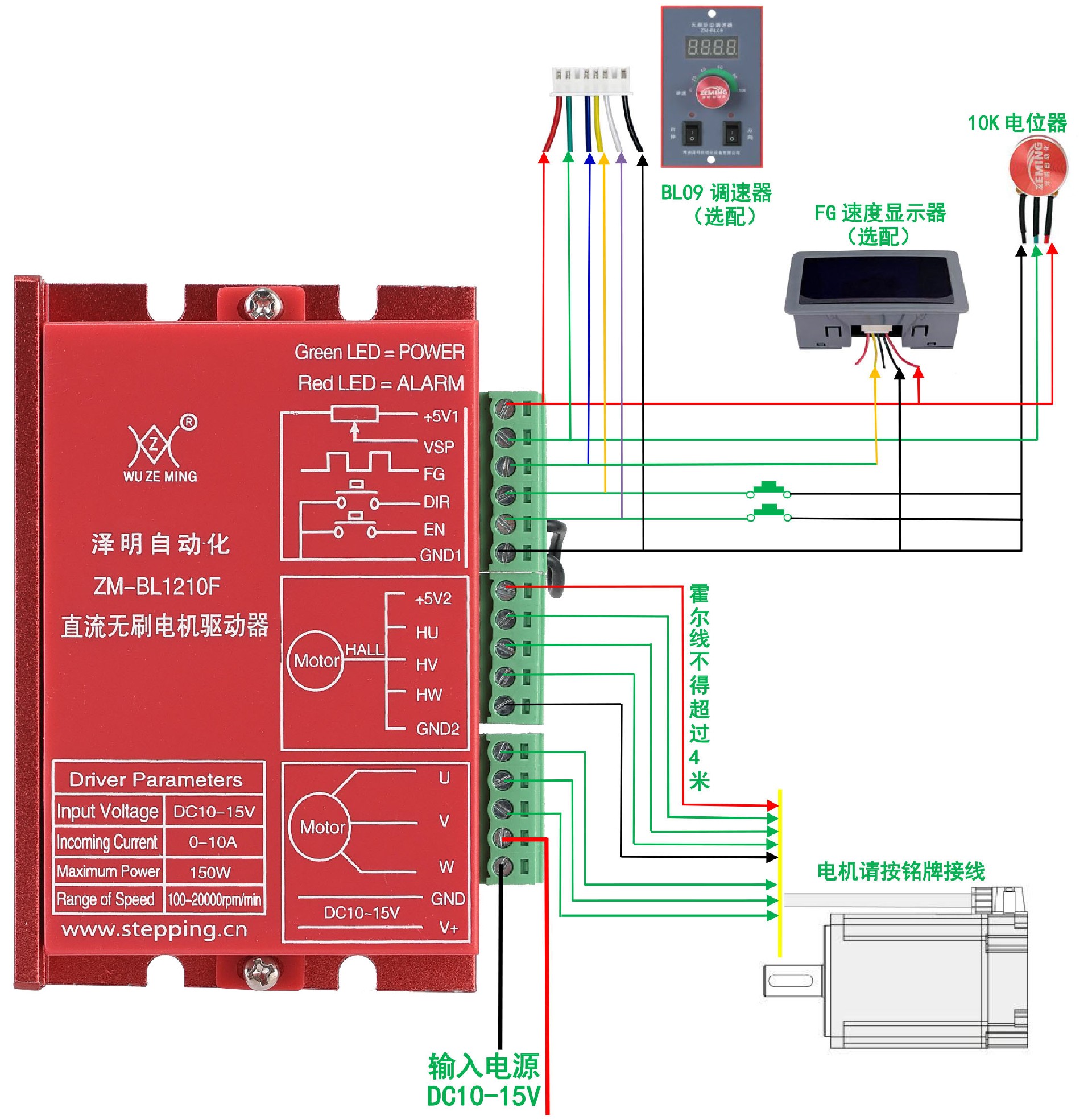

驱动器接线示意图:
