两相开环步进驱动器 R-S系列

ZM-BL2215F

简短描述:

◆ 供电电源: AC80V~250V交流供电,容量根据电机功率选择

◆ 输入最大电流: 不大于 15A

◆ 输入最大功率: 最大3300W

◆ 适配电机:适配输出功率≤2200W的电机

◆ 有霍尔、无霍尔通用

◆ 可外接速度显示板,显示转速;

◆ 电流速度双闭环设计,低速力矩大,运行平稳;

◆ 高力矩高转速输出,最高转速达10000rpm/min;(根据用户电机而定)

◆ 调速方式:外接PWM调速或外接电位器调速;

◆ 有EN(使能)、DIR(方向)等信号输入端;

◆ 可输出测速脉冲FG,(光电隔离,门极输出);

◆ 具有过流、过压、欠压、过热、霍尔传感器相位出错、马达堵转等保护功能。




港澳资料免费大全 港澳资料免费大全

产品详情

下载

产品关键词

电气性能(环境温度Tj=25℃时)

供电电源

AC80V250V交流供电(容量根据电机功率选择)

输入最大电流

不大于 15A(依所配电机和额定负载而定)

输入最大功率

最大3300W

适配电机

适配输出功率2200W的电机

绝缘电阻

在常温下﹥500MΩ

绝缘强度

在常温常压下0.5KV1分钟

使用环境参数:

冷却方式

自然风冷&强制风冷

使用环境

场合

尽量避免粉尘,油雾及腐蚀性气体

温度

0+50

湿度

80%RH,无凝露,无结霜

震动

0.5G4.9m/s2 10Hz-60Hz(非连续运行)

保存温度

-20+65

外形尺寸

203mm×165mm×78mm

重量

1.5Kg

提示注意】由于储运环境温度的剧烈变化,容易产生凝露或结霜,此时应把驱动器放置12小时以上,待驱动器温度与环境温度一致后方可通电运行。

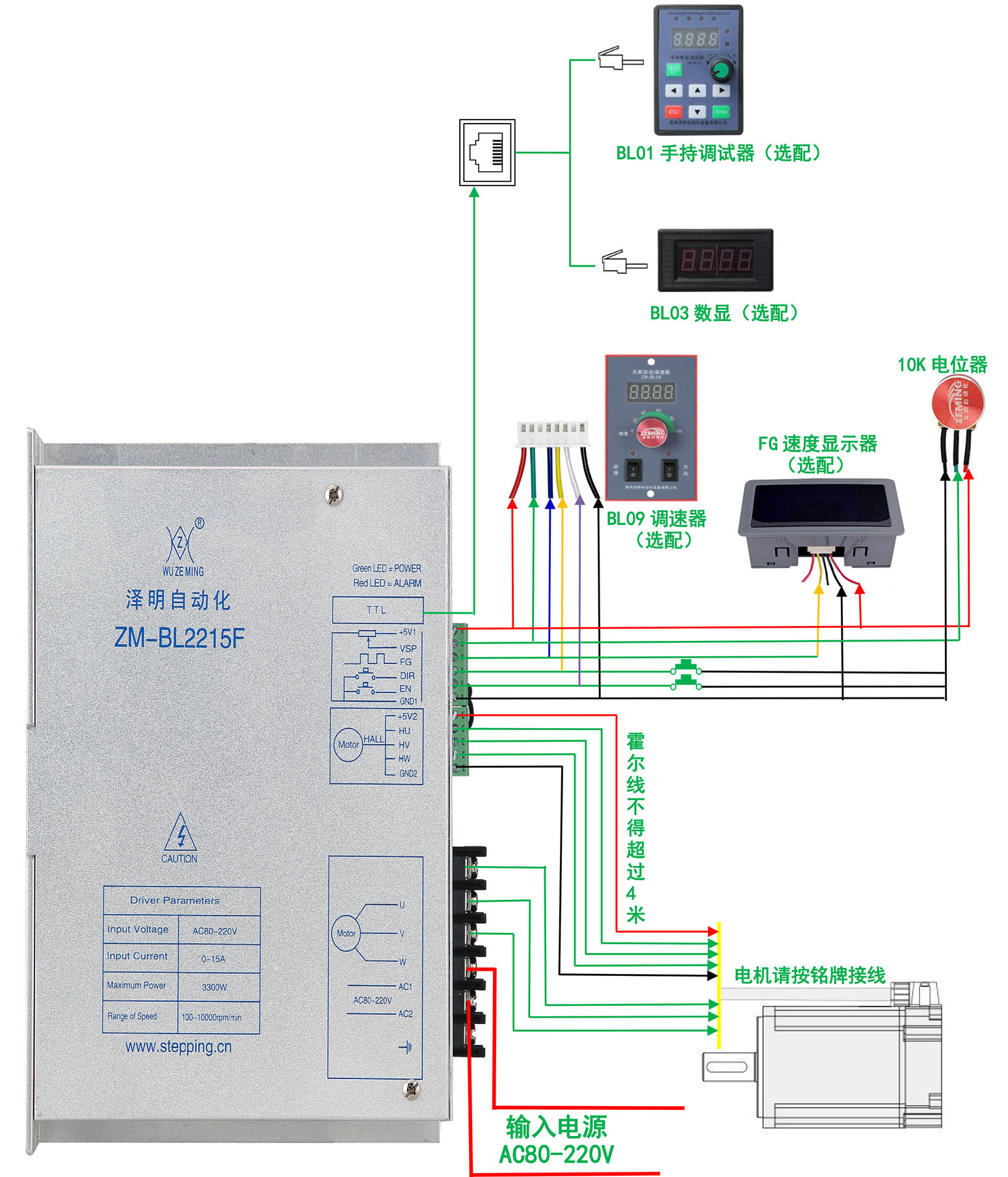

驱动器接线示意图:
