两相开环步进驱动器 R-S系列

ZM-BL24Z30S

简短描述:

◆供电电源 :DC18V~32V直流供电,容量根据电机功率选择

◆输入最大电流: 不大于30A

◆输入最大功率:最大720W

◆适配电机 :适配输出功率≤540W的电机

◆有霍尔、无霍尔通用

◆ 方波控制,恒电流模式,无极调速;

◆ 高力矩、高转速输出,最高转速可达10000rpm/min;

◆ 有EN(使能)、DIR(方向)、X1  (刹车)信号控制端;

◆ 可输出测速脉冲FG(门极输出);

◆ 可输出报警信号供用户检测;

◆ 具有过压、马达堵转等保护功能。



港澳资料免费大全 港澳资料免费大全

产品详情

下载

产品关键词

电气性能(环境温度Tj=25℃时)

供电电源

DC18V32V直流供电

(容量根据电机功率选择)

额定电流

不大于30A

(依所配电机和额定负载而定)

额定功率

最大720W

适配电机

适配输出功率540W的电机

绝缘电阻

在常温下﹥500MΩ

绝缘强度

在常温常压下0.5KV1分钟

使用环境参数:

冷却方式

自然风冷(推荐使用强制风冷)

使用环境

场合

尽量避免粉尘,油雾及腐蚀性气体

温度

0+50

湿度

80%RH,无凝露,无结霜

震动

0.5G4.9m/s2 10Hz-60Hz(非连续运行)

保存温度

-20+65

外形尺寸

180mmX110mmX70mm

重量

1Kg

【提示注意】由于储运环境温度的剧烈变化,容易产生凝露或结霜,此时应把驱动器放置12小时以上,待驱动器温度与环境温度一致后方可通电运行。

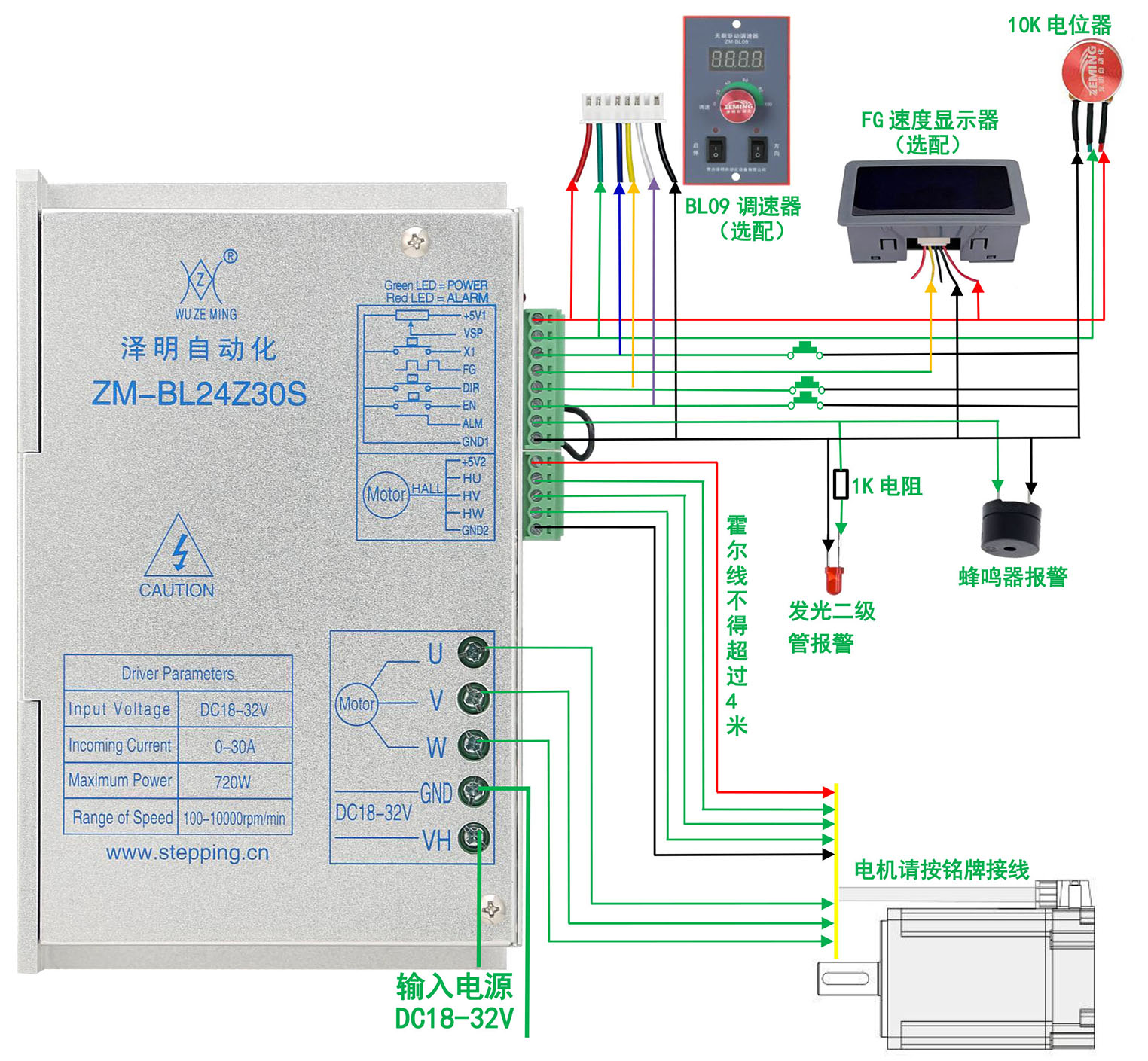

驱动器接线示意图:
