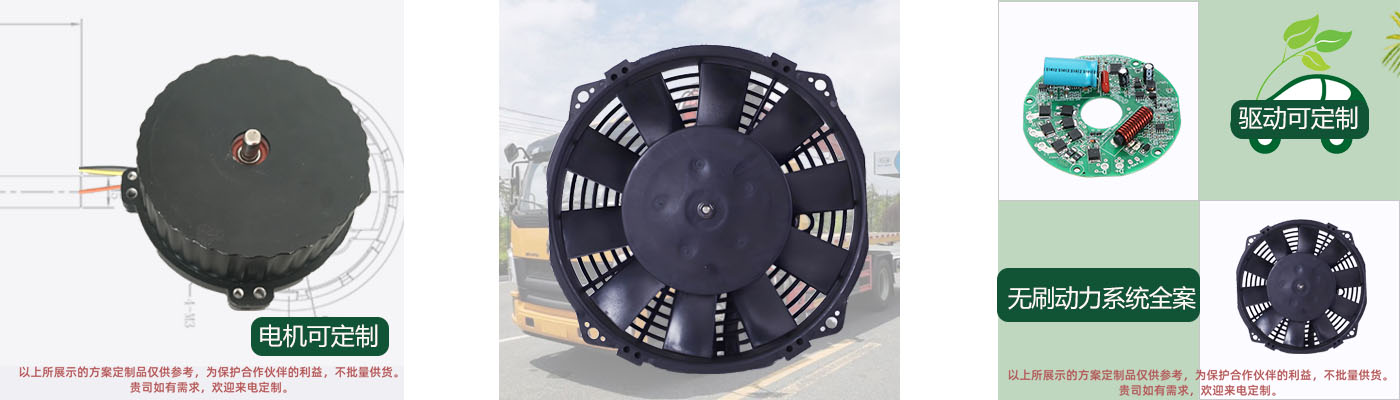

车用级无刷风机方案

简短描述:

◆供电电源DC24V 直流供电,容量根据电机功率选择

◆输入最大电流:不大于13A

◆输入最大功率:最大300W

◆适配电机 适配输出功率≤250W无霍尔直流无刷电机

◆适用于各种恶劣环境下汽车的散热风机

◆采用内置式驱动设计,低速力矩大,外形尺寸可根据客户要求订制

◆调节 PWM 占空比改变电机速度,应用于风机行业

◆车用级元器件,大电流时工作温度更低

◆FO 故障信号输出

◆过热、欠压,过压、堵转、过流、防反接保护



港澳资料免费大全 港澳资料免费大全

产品详情

下载

产品关键词

车用级无刷风机方案

电气性能:

电气性能(环境温度Tj=25℃时)

供电电压

DC24V直流供电,容量根据电机功率选择

输入电流

13A

输入最大功率

300W

适配电机

适配出功率≤250W无霍尔直流无刷电机

适配电机极对数

4对级

转数

闭环3450

控制电机方式

方波输出,闭环输出

转速调节方式

PWM对应调速范围0-额定转速

转速反馈信号输出

保护功能

过热、欠压,过压、堵转、过流、防反接

1、耐高温材料:无刷散热风机采用特殊合金、耐高温塑料等优质材料制造,这些材料具有出色的耐高温性能,能够在极端高温环境下保持稳定的物理和化学性质,确保风机在高温下持续稳定运行,不会因为材料变形或熔化而影响其散热性能。

2、优化设计:风机的设计经过精心优化,不仅考虑了空气动力学原理以提高散热效率,还充分考虑了高温环境下的工作需求。通过优化风道结构、增加散热面积等措施,无刷散热风机能够有效地将发动机产生的热量快速排出,从而防止高温对发动机及其他关键部件造成损害。

3、无刷电机技术:相比传统有刷电机,无刷电机具有更高的效率和更长的使用寿命。无刷电机通过电子换向代替机械换向,减少了机械摩擦和磨损,降低了噪音和振动,从而提高了整体运行的稳定性和可靠性。这种技术优势使得无刷散热风机在散热效果和耐用性方面表现出色。

4、智能控制:无刷散热风机配备的智能控制系统能够根据发动机的实际温度自动调节风速和功率,实现更精准的散热控制。这种智能化的调节方式不仅有助于降低能耗,提高燃油经济性,还能确保发动机始终保持在最佳的工作温度范围内,从而提高发动机的性能和寿命。

5、低能耗:无刷电机的高效性使得散热风机在运行时能耗更低。在节能减排成为汽车行业重要发展趋势的今天,低能耗的无刷散热风机无疑更符合市场需求和环保要求。

6、易维护设计:部分无刷散热风机采用模块化设计,这种设计使得风机的拆装和维护变得更加方便快捷。当风机出现故障或需要维护时,用户可以迅速定位问题所在并更换相应的模块,从而降低了维护成本和时间。

综上所述,车用级无刷散热风机在高温环境下的表现非常出色,其耐高温材料、优化设计、无刷电机技术、智能控制、低能耗以及易维护设计等特点共同构成了其在汽车散热系统中的独特优势。

港澳资料免费大全

汽车级别元器件、工作温度-40°C至+120°C

温度<100度,全速;

100度<温度≤110度,降速到最高2750rm

110度<温度≤120度,降速到最高1760rpm;

温度>120度,电机停止,待温度降低到<100度,电机重启
